鼓式過濾機
一、設備概況
設備分為過濾部分、供液部分、配液加液部分組成

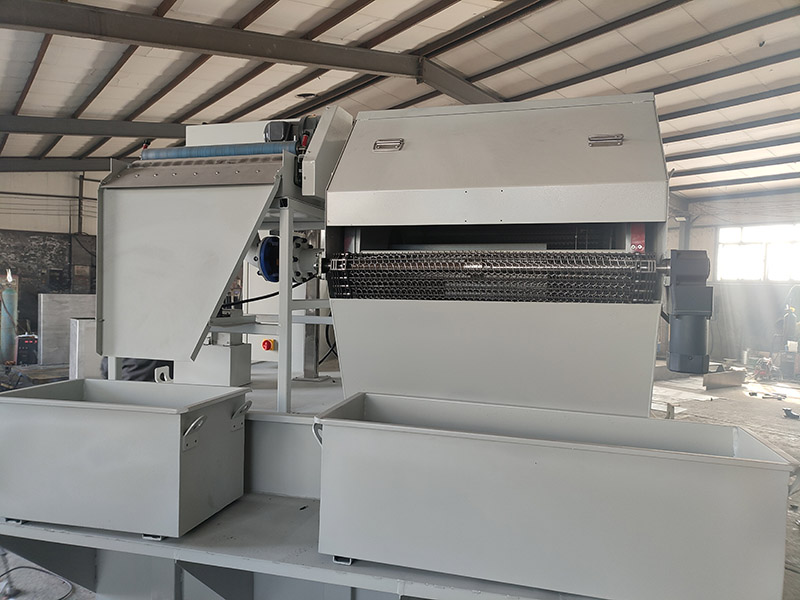

1、過濾部分由磁性分離器、鼓式過濾機、油水分離器組成。

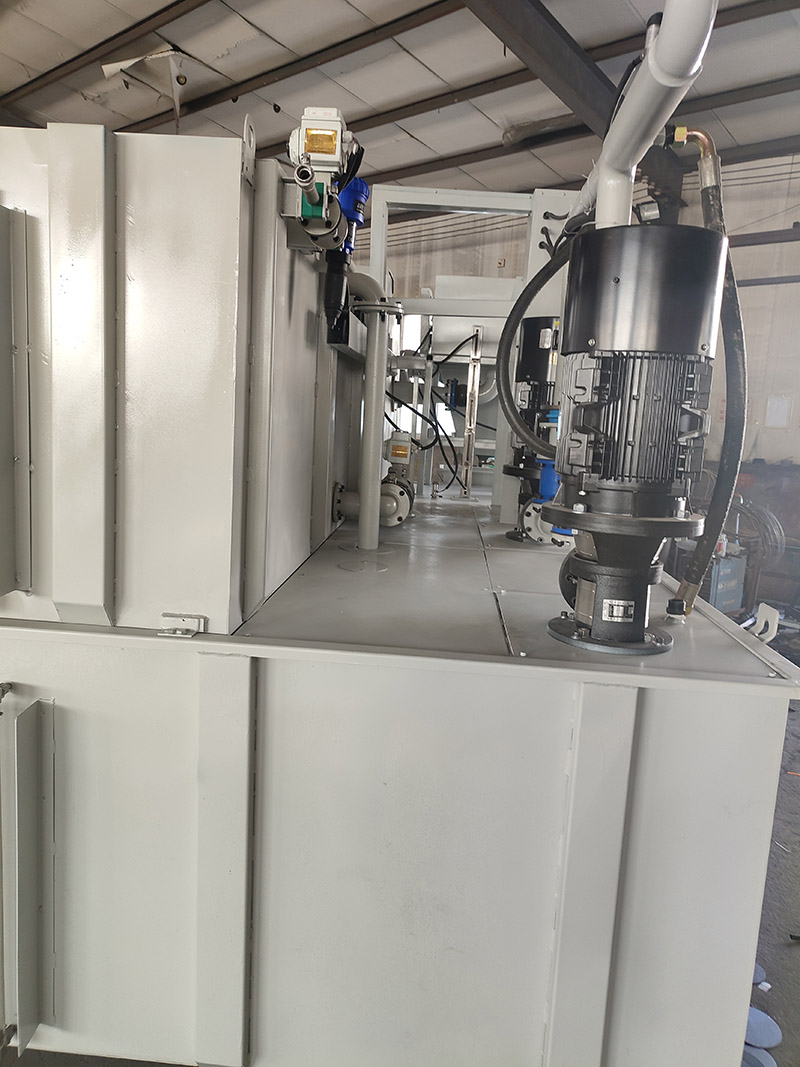

2、供液部分由兩臺水泵組成，一備一用，分別配備單向閥、蝶閥、高低液位浮球、壓力傳感器、液位檢測開關等部分組成
3、配液加液部分由配液電動閥、配液比例泵、加液電動閥、高低液位浮球、液位檢測開關等組成
二、控制概況
控制系統分為自動運行和手動模式
1、手動模式用于對系統各個部件進行調試，可以對過濾機、磁分、油分、水泵、配液電動閥、加液電動閥進行開關控制
2、自動模式設有系統一鍵啟動/停止按鈕。自動模式 啟動后磁分、油分立即啟動，紙帶過濾機待運行(當過濾機內液位達到高位后接近開關感應，走紙電機開始運行并且運行時間可以設置建議10-20S）;
系統啟動后其中一臺供液泵（需要手動選擇）以預設頻率運行并同時檢測管路壓力如果水泵達到預設頻率后管路壓力低于設定范圍，則水泵頻率升高；壓力達到設定范圍后水泵保持此頻率運行；管路壓力高于設定范圍時水泵頻率降低
3、配液加液部分。系統啟動后主水箱液位低于最低位時（接近開關位置可調）報警，液位低于加液位時加液電動閥開啟，冷卻液由配液箱流入，當液位達到加液停止位時加液電動閥關閉，液位達到高液位時（接近開關位置可調）報警；系統啟動后配液箱液位低位時（接近開關位置可調）報警 ，液位低于補液位時配液電動閥帶動比例泵啟動開始配液，當液位到達配液停止位時，配液閥關閉比例泵停止，當液位到達高位時（接近開關位置可調）報警
三、調試方案

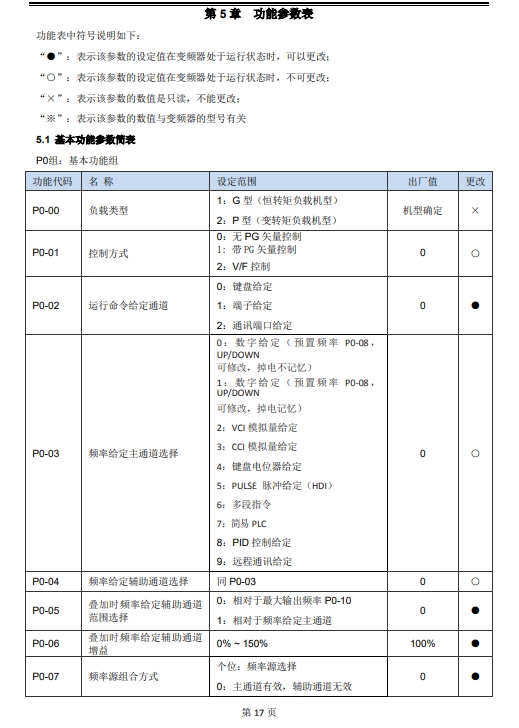

變頻器參數設置如下（設置方法見變頻器說明書）：
1、P0-02選擇1端子給定
2、P0-03選擇1端子給定UP/DOWN

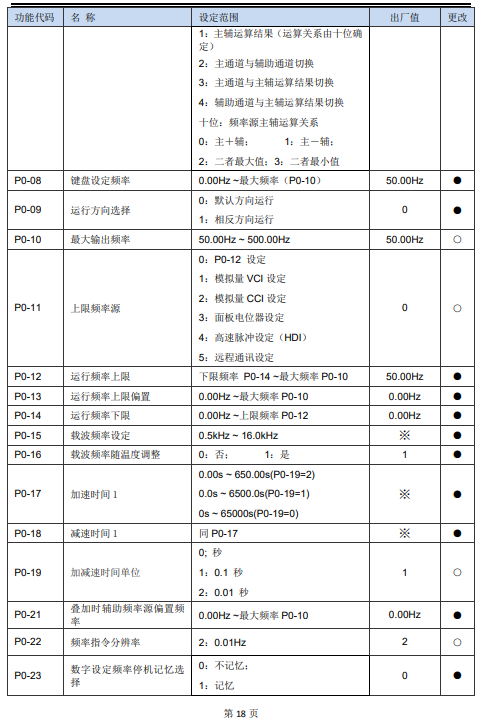

3、P0-08預設頻率為25HZ

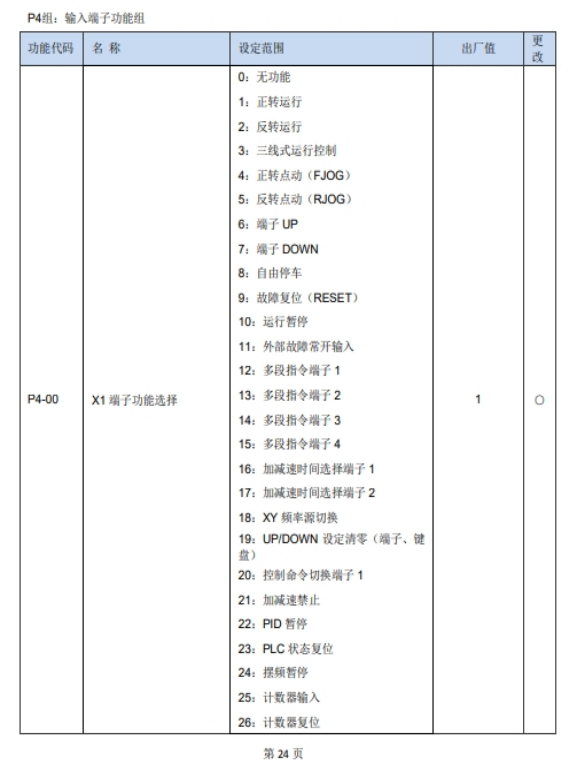

4、P4-00選擇1

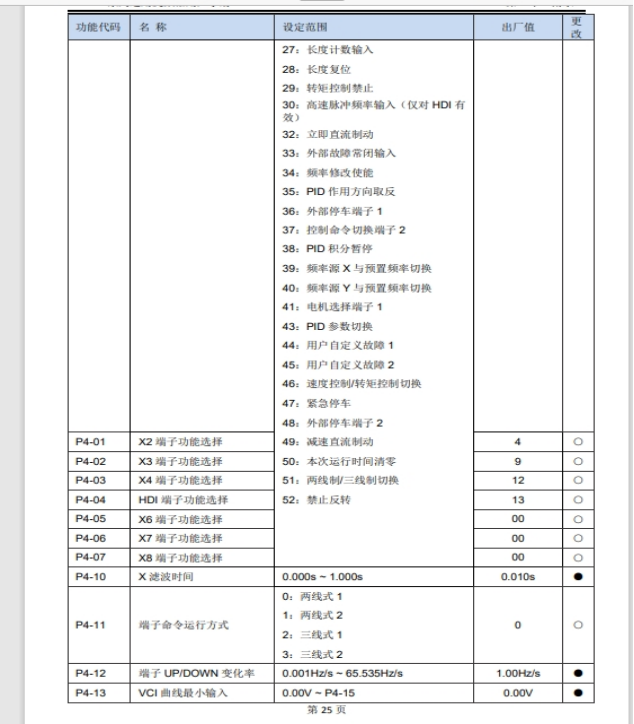

5、P4-01選擇6
6、P4-01選擇7
其余參數不變

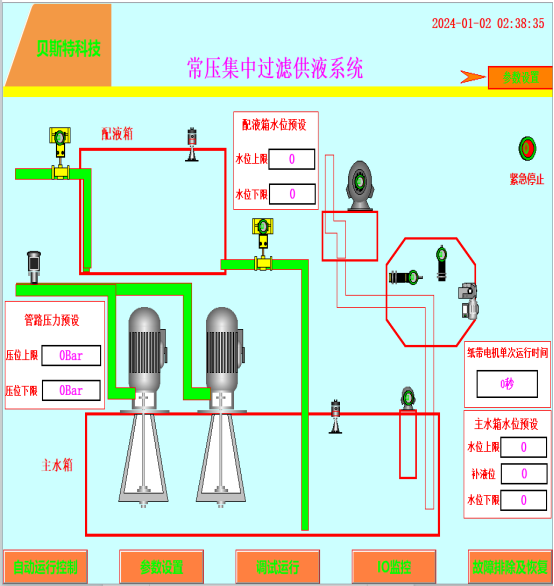

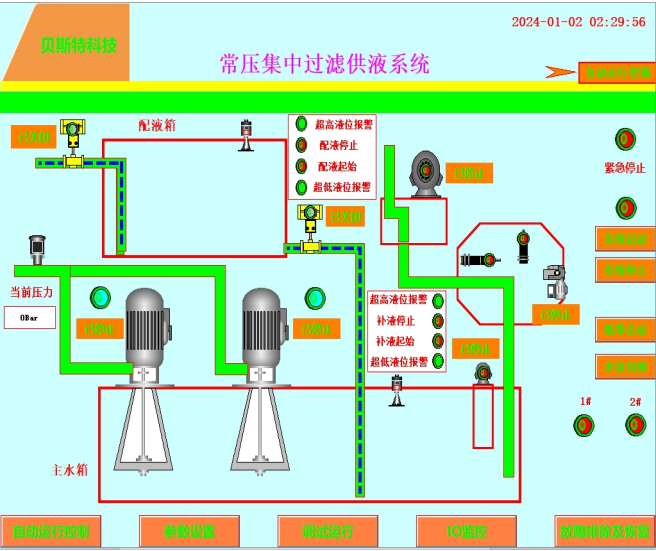

以上為開機畫面，顯示設備狀態布局，點擊任意位置進入自動運行界面如下：
1、自動運行界面可以一鍵啟動/停止系統
2、系統啟動后水泵不能切換

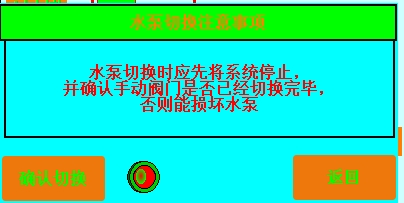

3、如果需要切換水泵需確認手動閥門是否開關準確
4、紙帶點動功能用于濾紙更換時操作，也可以切換到 調試模式手動啟動紙帶電機
5、通過屏幕下方界面切換按鈕可以切換到其他界面
1、參數設置界面可以對配液箱高低液位進行設置，低液位（設置范圍100-200應高于液位浮球的最低位）時配液閥打開帶動比例泵啟動，高液位（設置范圍700-850應低于液位浮球的最高位）時配液閥關閉
2、可設置紙帶電機單次啟動時間（范圍0-60S），建議10-30S
3、主水箱液位設置水位下限建議100-200，補液位設置建議400-500，水位上限建議500-700；低于補液位時加液閥啟動開始補液直到液位達到水位上限加液閥關閉
*由于冷卻液回流量和供液量存在不確定性，如果補液位設置過低，冷卻液回流不及時可能會出現主水箱液位超低引發報警；如果水位上限設置過高，加液停止后，冷卻液回流過快時可能會出現主水箱液位超高引發報警
4、供液管路壓力設置方法如下當所有管路連接完畢后，先預設壓力范圍1-2Bar，在調試模式下啟動水泵（注意供液管路內可能存在空氣影響水泵正常工作），供液管路中充滿水后，如果水泵運行頻率達到最大值后壓力仍達不到設定范圍，變頻器會報警，此時應降低壓力范圍。壓力范圍設置正確后，當管路中出水口增加時壓力減小，水泵頻率會升高以調節管路壓力，當管路中出水口減少時，管路壓力增大，水泵頻率會降低以調節管路壓力

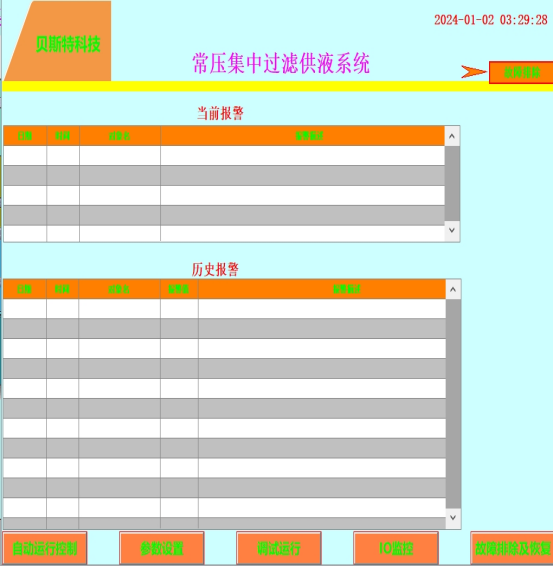

故障查詢界面可以查看當前故障報警和歷史報警，當系統斷電后記錄會清除
